Les 40 ans de la CB 500 four

En 1969, la CB 750 fit grande impression non pas que le 4 cylindres soit une nouveauté en matière de moto, mais simplement parce que Honda remettait cette formule à l'ordre du jour avec une maîtrise exemplaire.

Encouragé par cette réussite , Honda enrichit sa gamme de modèles "Four" de moindre cylindrée et c'est ainsi qu'apparut la CB 500 en mai 1971.

Faite pour plaire, la CB 500 est d'une parfaite homogénéité. M. Soichiro Honda en personne tint à la présenter en France sur le circuit du Castelet, en insistant non pas sur les pérfomances de sa dernière née, mais plutôt sur la sécurité offerte par ce modèle. Facile à conduire, la CB 500 l'est grâce à une technique avancée aussi bien pour le moteur que pour la partie cycle. Le burreau d'études de chez Honda a poussé trés loin les possibilités de cette 500, ne voulant en aucun cas reprendre systématiquement les bases de la CB 750. Selon la politique déjà constatée, Honda se veut de créer des modèles en fonction de leur utilisation, ce qui amène une grande différenciation entre ceux-ci.

Présentation de la CB 500 par Soïchiro Honda au Castellet (format pdf)

CB500

La CB 500, de couleur vert olive avec des flancs du réservoir noirs, est apparue en France en mai 1971 à partir du n° moteur CB500 E 1 000 001, le n° de cadre étant CB 500 1000 001.

-Depuis le n° moteur CB 500 E 1018 728, les mécanismes de vérouillage des vitesses et du point mort sont modifiés dans le but de retrouver plus facilement le point mort. A partir de ce même n° moteur, les disques d'embrayage sont remplacés dans le but d'éviter le patinage de cet organe trés sollicité par le fort couple qu'il doit transmettre. En outre les disques garnis sont dotés de rainures tangentielles qui favorisent l'évacuation de l'huile

-Depuis le n° moteur 1 021 198, la noix d'embrayage qui recevait auparavant un disque butée en acier est équipée d'un épaulement servant de butée à tout l'empilage des disques. Ce montage apporte une simplification et un moindre poids.

-Depuis le n° moteur 1 021 199, le filtre à air est équipé d'un petit cach  e supérieur qui a pour but d'éviter l'humidification de l'élément filtrant par forte pluie.

CB 500 K1

Le modèle "K1" est de couleur vieil Or ou vert Olive, les flancs du réservoir restant noirs. Ce modèle est apparu en France en avril 1972 et débute à partir du n° moteur CB 500 E 2 000 001, le n° du cadre étant CB 500 2 000 001.

En dehors de la couleur, le modèle K1 se différencie du premier par la fermeture de la selle à vérouillage automatique.

Il faut cependant noter quelques modifications mineures:

-Depuis le n° cardre CB 500 2 017 061, le maillon de racordement de la chaîne secondaire a un montage serré de sa plaquette dans le but d'amèliorer sa résistance.

-Depuis le n° moteur CB 500 E 2 120 591, les ressorts d'embrayage sont de plus fort tarage, les disques ayant encore tendance à glisser en utilisation intensive de l'embrayage.
-Depuis le n° moteur CB 500 E 2 006 337 chaque culbuteur a un axe indépendant au lieu du seul axe commun à deux culbuteurs. Ainsi, ce fractionnement des axes évites leur rotation éventuelle sur eux mêmes.

La CB 500 K2

L'apparition de la CB 550 F1 en aout 1975 correspond à la disparition de la CB 500. Toute fois comme une partie de la clientèle restait fidèle aux 4 échappements séparés, comme à la cylindrée de 500 cm3, Honda France importa à partir de décembre 1975 la CB 500 K2 trés proche de la CB 500 Four, si ce n'est la décoration du réservoir, l'apparition d'un arceau de maintien pour le passager, un cache sur le disque de frein Av.
Coté moteur, on note l'adoption du villebrequin de la CB 550 F1 et les nouveaux axes de culbuteurs avec méplats à partir du n° moteur 2 170 315. Enfin, la fourche télescopique est légerement modifée.
Cette 500 est commercialisée en noir, marron foncé ou bleu.

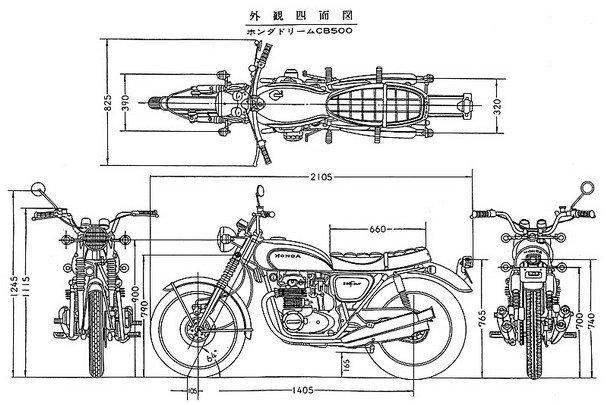

Les chiffres

Moteur	Quatre-cylindres en ligne vertical face à la route à distribution simple ACT commandée par chaîne simple et deux soupapes par cylindre
Alésage et Course	56*50,6 mm
Cylindrée	498,5 cm3
Rapport de compression	9 à 1
Allumage	Batterie (capacité 12V-12Ah) avec deux bobines à double sortie et rupteur (distance entre contacts 0,3-0,4 mm. Avance 25° avant PMH. Début courbe avance 1 150 tr/mm, avance maximale 2 300-2 500 tr/mm)
Dispositif électrique	12V avec alternateur 200W à 5 000tr/mm
Démarrage	électrique (ou kick)
Carburateurs	4 Kehin 627 B à boisseau rond ¤ 22 mm
Bougies	NKG D-7 ES, DENSO X-22 ES, distance entre électrodes 0,6-0,7 mm
Puissance	50 ch (SAE) à 8 500 tr/mm
Couple	42 Nm à 7 500 tr/mm
Transmission	primaire à chaîne Morse
Embrayage	disques multiples en bain d'huile
Boîte de vitesse	5 rapports toujours en prise
Rapports à la boîte	première 2,353; seconde 1,636, troisième 1,269, quatrième 1,036 cinquième 0,900
Rapport de transmission primaire	2,00
Rapport de réduction secondaire	2,00 (17/34)
Lubrification	carter humide avec pompe trocoïdale
Cadre	double-berceau fermé en tubes d'acier avec élément supérieur en tôle emboutie caissonnée
Inclinaison tube de fourche	26°
Chasse	15 mm
Suspension av.	fourche téléhydraulique, course 121 mm, tiges ¤ 35 mm, capacité huile 160 cm3
Suspension ar.	Bras oscillant avec amortisseurs hydrauliques réglables en course de 78,5 mm
Roues et pneumatiques	av. 3,25*19; ar. 3,50*18
Frein av.	Simple disque à commande hydraulique ¤ 275 mm et épaisseur 7 mm
Frein ar.	tambour central ¤ 180 mm
Pas	1 405 mm
Longueur	2 120 mm
Largeur	825 mm
Hauteur	1 115 mm
Hauteur de selle	805 mm
Garde au sol	165 mm
Poids à sec	183 kg
Capacité réservoir essence	14 litres
Vitesse maximale	180 km/h

BLOC MOTEUR

Moteur 4 temps, 4 cylindres en ligne disposés transversalement, refroidis par air.
Commande des soupapes par simple arbre à cames en tête entrâiné par chaîne centrale.
Bloc-cylindres incliné de 8° vers l'avant par rapport à la verticale.
Alésage X course : 56.0 X 50.6 mm.
Cylindrée : 498 cm3.
Taux de compression : 9 à 1.
Puissance administrative : 5 CV.
Puissance maximum 50 ch SAE.
au régime de : 9 000 tr/mn.
Couple maximum : 4.2m.kg SAE
au régime de : 7 500 tr/mn.
Pression de compression : 12 kg/cm2.
Dimensions du moteur :
longueur : 435
largeur : 485
hauteur : 505 mm.
Poids du moteur complet avec l'huile : 69 kg.

Nb motos vendues (source Honda)

1971	CB 500 K0	1455
1972	CB 500 K0 et CB 500 K1	2830
1973	CB 500 K1	2138
1974	CB 500 K1	1655
1975	CB 500 K1 et CB 500 K2	1159
1976	CB 500 K2	756
1977	CB 500 K2	641

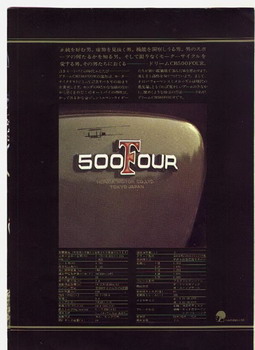

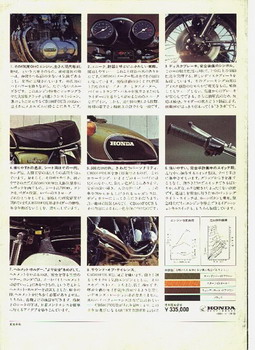

La pub

Merci à Laurent (son site http://laurent.roy.perso.sfr.fr/#moto)

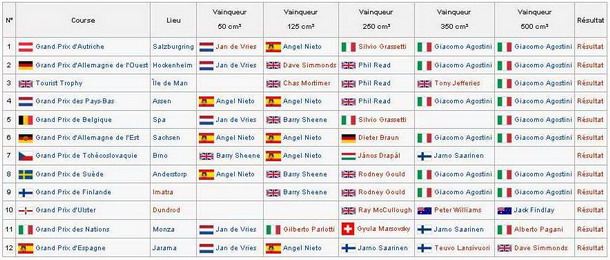

Grand prix 1971 (source Wikipédia)

(cliquez pour agrandir)

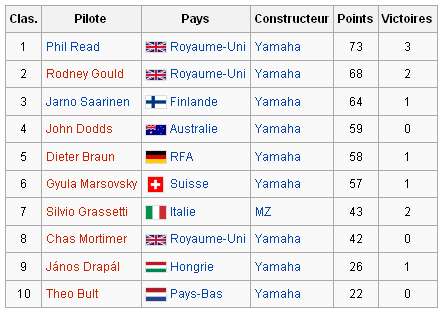

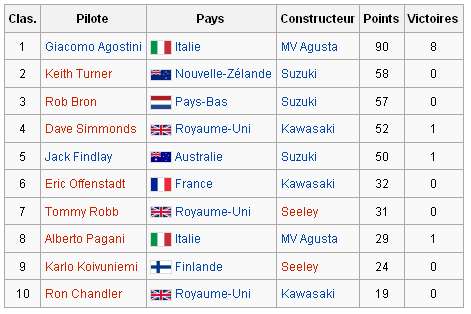

Résultats 500 cm3

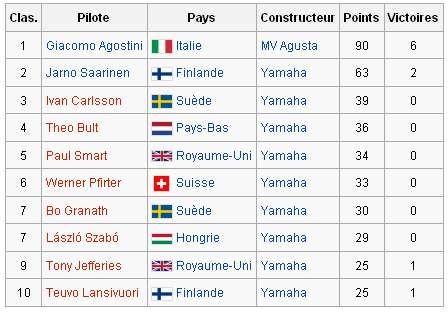

Résultats 350 cm3

Résultats 250 cm3

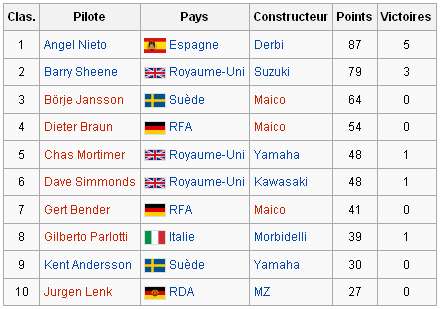

Résultats 125 cm3

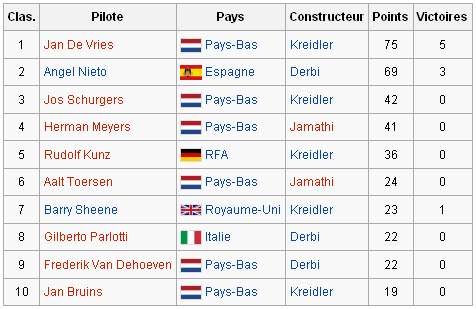

Résultats 50 cm3
